ТД Актив-СБ дартс 8S аппаратно-программный комплекс видеонаблюдения
Опубликовано: 04.09.2018

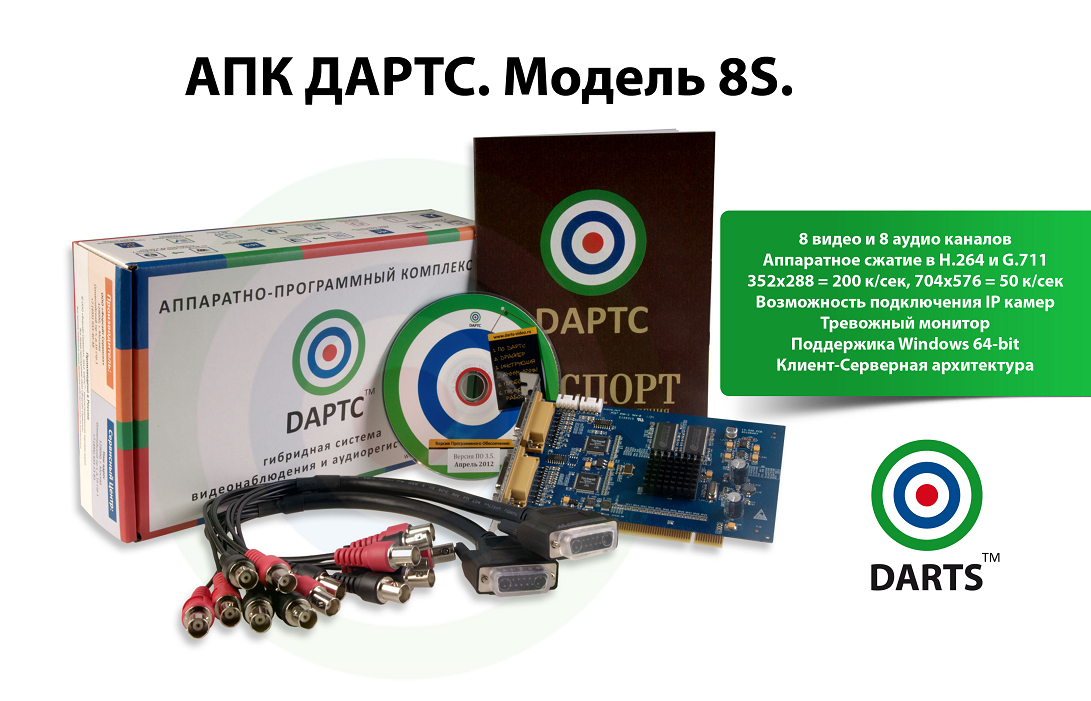

АПК ДАРТС. Что это?
Аппаратно-Программный Комплекс ДАРТС предназначен для построения гибридных систем наблюдения и аудиорегистрации от 16-ти до 64-х входящих аудио-видеоканалов. ДАРТС состоит из Аппаратной и Программной частей, которые совместно образуют Комплексное решение. Аппаратная часть – платы видео-аудио ввода с аппаратным сжатием видеопотока. Программная часть — делится на Серверную и Клиентскую версии ПО. ДАРТС-Сервер устанавливается на ПК, к которому подключены камеры. ДАРТС-Клиент – нужен для удалённого просмотра и управления имеющимся сервером наблюдения.

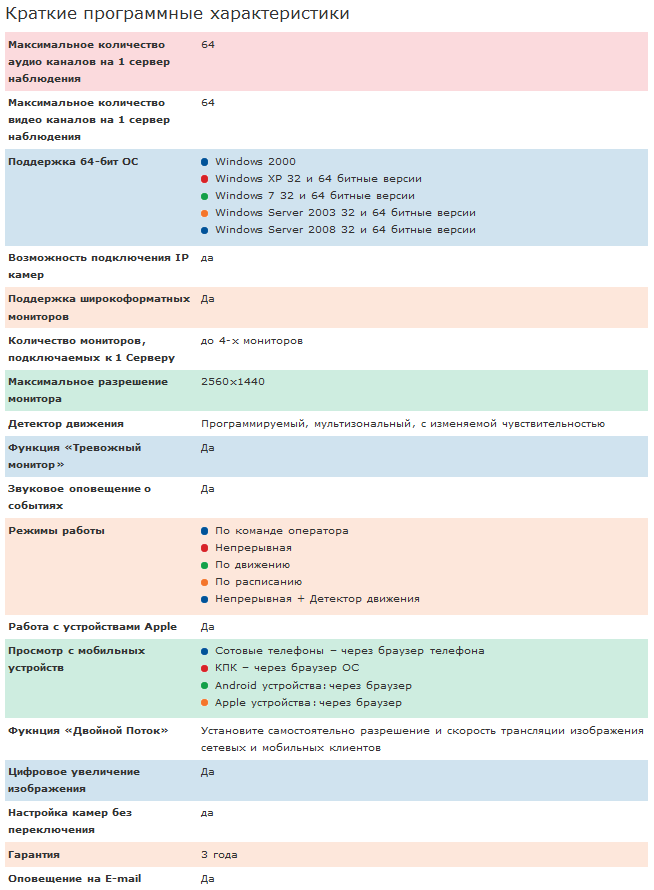

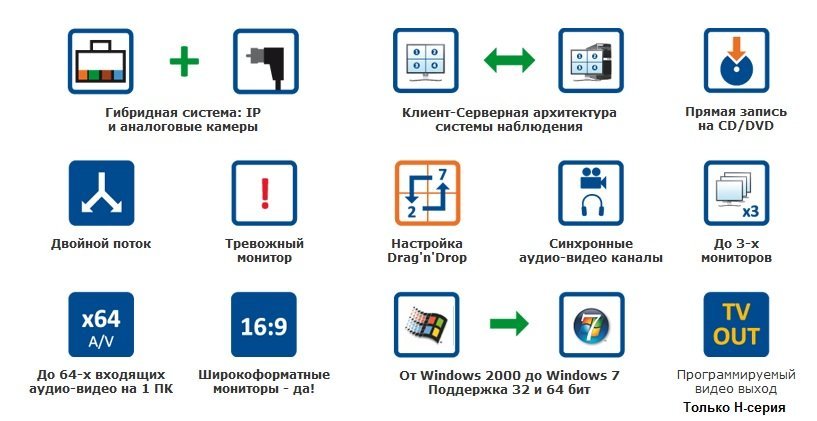

Какие у него основные функции?
Технические характеристики АПК ДАРТС 8S |
Модель АПК DARTS: |
8S |
Объём RAM на плате |
512 Мб |
Входящих видео |
8 |
Входящих аудио |
8 |
Компрессия видео |
Аппаратная. Кодек H.264 |
Компрессия аудио |
Аппаратная. Кодек G.711 |
Аналоговая запись |
200 к/сек в разрешении 352х288 на отображение и запись
50 к/сек в разрешении 704х576 на отображение и запись |
ТВ-Выход |
нет |
Потребление энергии |
3 Вт |
Шина |
PCI 2.2 |
Размер платы |
150x92 мм |
Поддержка ОС |
От Windows 2000 до Windows 7. Поддержка 32 и 64 бит |
Разъёмы видео/аудио |
BNC |
Подробное описание Аппаратно-Программного Комплекса ДАРТС
Аппаратно-Программный комплекс ДАРТС состоит из 2-х частей: Аппаратной и Программной. Аппаратная часть представляет собой платы видео-аудио ввода с аппаратным сжатием входящего потока. Платы предназначены для подключения к системе входящих сигналов от аналоговых камер наблюдения и микрофонов. Использование Аппаратной части комплекса для подключения аналоговых камер и программной части для цифровых – делают систему ДАРТС Гибридной.
Платы видеоввода, входящие в состав комплекса, являются устройствами оцифровки и аппаратного сжатия входящих потоков. В отличие от плат с программным сжатием потока, где основная нагрузка ложится на центральный процессор ПК, платы ДАРТС осуществляют сжатие и кодировку непосредственно на плате. Для этого, на платах ДАРТС устанавливаются не только Аналогово-Цифровые Преобразователи (АЦП), но также модули оперативной памяти, и свой процессор сжатия видео! В итоге, плата отдаёт серверу уже готовый, упакованный в кодек H.264 видео поток. Звук с камер проходит оцифровку также на плате, и попадает в Сервер уже упакованный в кодек G.711.
Сходная архитектура используется в традиционных видеорегистраторах: АЦП + процессор оцифровки видео + блок оперативной памяти. При использовании операционной системы Windows, которая отвечает в Сервере наблюдения лишь за сохранение записей и работу с архивом, достигается удобство работы и потрясающая гибкость системы. Возможность использования нескольких мониторов, подключения цифровых и IP камер, гибкое конфигурирование сетевых настроек, включая создание Open VPN каналов и другие настройки, недоступные пользователям видеорегистраторов.
Использование в составе комплекса аппаратных плат видеоввода позволило снизить нагрузку на систему, и подключить к одному серверу до 64-х входящих аудио и видеоканалов. Видеопоток, сжатый на плате в H.264 кодек, имеет существенно меньший объём. За счет уменьшения объёма передаваемых данных, возможно использование стандартной шины PCI 2.2 для подключения аналоговых источников сигнала – камер видеонаблюдения.
На данный момент, Аппаратная часть комплекса ДАРТС представлена моделями со Стандартным разрешением 8S,16S и двумя моделями с Высоким разрешением 8H, 16H. Платы серии «S» - способны обрабатывать все каналы со скоростью отображения и записи 25 кадров в секунду и стандартным разрешением 352х288 – CIF. Платы серии H – обрабатывают видео с аналоговых камер в высоком разрешении 704х576 - D1, и скоростью отображения записи 25 кадров в секунду на каждый канал. Даже при 64-х подключенных входящих видеоканалах на один сервер. И не зависают. Более подробные технические характеристики каждой из моделей приведены ниже в таблице. Про возможности ПО ДАРТС – читайте в разделе «Программная часть».
Аппаратно-Программный комплекс ДАРТС: надёжность как у регистраторов, возможности как у компьютерных систем видеонаблюдения!
Программная часть комплекса устанавливается на ПК под управлением операционной системы Windows и состоит из Серверной и Клиентской части.
Серверная часть
Устанавливается на ПК, к которому подключены Аналоговые и Цифровые камеры наблюдения. С помощью серверной части осуществляется запись изображения на жёсткий диск, и локальный просмотр архива. Все остальные функции программной части подробно описаны в Инструкции от Аппаратно-Программного Комплекса ДАРТС. Прочитайте ее, чтобы узнать, как:
подключить к системе несколько мониторов
использовать электронную карту системы
работать одновременно с аналоговыми и IP камерами
просматривать до 36-ти камер в архиве
использовать функцию программируемого ТВ-Выход
Работает с Сервером наблюдения через локальную сеть или Интернет. После установления соединения между Клиентской и Серверной часть, Вы можете полностью контролировать Ваш сервер наблюдении. Через Клиентскую часть АПК ДАРТС Вы сможете:
включать и выключать запись с камер на сервере
менять скорость и разрешение записи
пользоваться функциями электронной карты
использовать несколько мониторов
просматривать архив записей на сервере
Клиентская часть не может записывать видео на удалённый ПК, и работать с настраиваемым цифровым ТВ-Выходом. Остальные функции подробно описаны в Инструкции от АПК ДАРТС, которую Вы можете скачать.
IP камеры других производителей
Для подключения к Аппаратно-Программному Комплексу ДАРТС IP камер других производителей, Вам необходимо приобрести лицензию на использование программы ДАРТС. Если Вы используете IP камеру в составе гибридной системы видеонаблюдения (АПК ДАРТС + IP камеры) то Вам необходимо оплатить только стоимость лицензии на IP камеру. По состоянию на Август 2012 поддерживаются следующие производители: Axis, HikVision, Vivotek. MicroDigital - в разработке.
Дополнительные условия
В базовую лицензию Клиентской части ПО ДАРТС входит бесплатное подключение к 5-ти различным Серверам ДАРТС одновременно. Если Вам необходимо подключение к большему количеству серверов одновременно, то Вам потребуется дополнительные лицензии. Свяжитесь с производителем для получения лицензии на одновременное использование подключение больше, чем к 5-ти серверам ДАРТС.

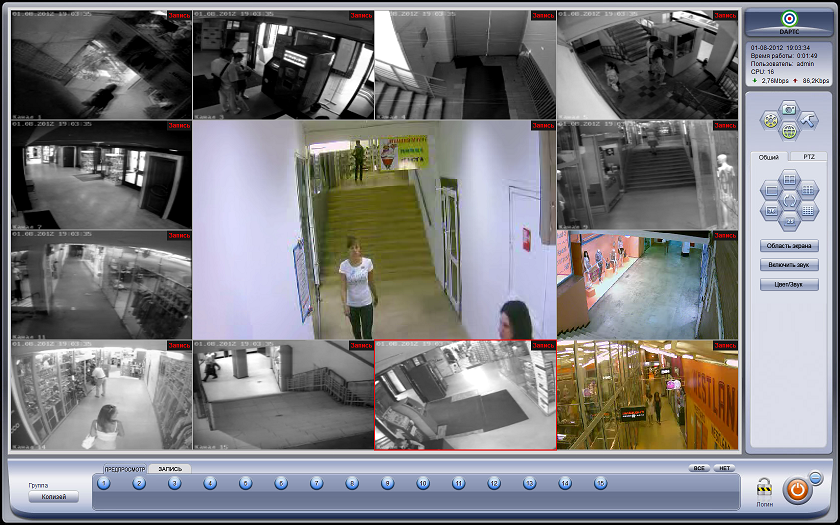

Основной интерфейс программы ДАРТС-Сервер, ДАРТС-Клиент. Пример работы гибридной системы наблюдения установленной в ТЦ "Новый Колизей", г. Москва.

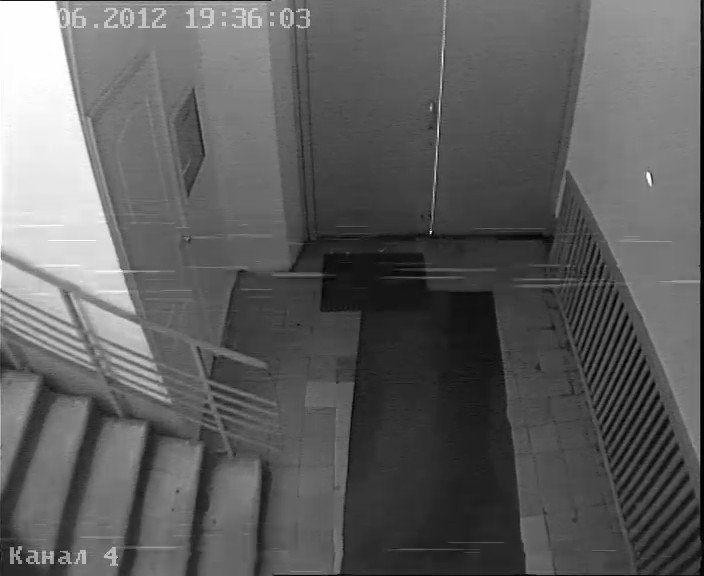

Ниже приведён пример оригинала изображения с ч/б аналоговой камеры.
Конфигурации, где это точно работает.
Конфигурация #3 Для любителей платформ INTEL. |
Назначение |
Наименование |
Материнская плата |
ASUS P5G41T-M LX2/GB/SI (OEM) LGA775 PCI-E+SVGA+GbLAN SATA MicroATX 2DDR-III |
Процессор |
CPU Intel Core 2 Duo E8400 3.0 ГГц/ 6Мб/ 1333МГц LGA775 |
Оперативная память |
Original SAMSUNG DDR-III DIMM 2*2Gb |
Видеокарта |
Видеокарта PCI-E ZOTAC GeForce 9800GT, ZT-98GEY3M-FSL, 1Гб, DDR3, Ret |
Жёсткий диск |
HDD 160 Gb SATA 6Gb/s Seagate Barracuda 7200.12 7200rpm 8Mb |
Корпус |
Miditower GigaByte Black-Silver ATX 350W (24+4пин) |
Вентилятор |
Cooler Master Cooler for Socket 775 ( 22дБ, 2200об/мин, Al) |
Вентилятор |
- |
Операционная Система |
Microsoft Windows 7 Starter 32-bit Рус.(OEM) |
Стоимость |
Примерная стоимость в феврале 2012 по рознице - 15 000 рублей |
Вы всегда можете приобрести ГОТОВЫЕ СЕРВЕРЫ НАБЛЮДЕНИЯ НА БАЗЕ ПЛАТ ДАРТС со склада компании АКТИВ-СБ!
Конфигурация #4 Для любителей платформ AMD |
Назначение |
Наименование |
Материнская плата |
ASUS M3A78-EM (RTL) SocketAM2+ PCI-E+SVGA HDMI DP DVI+GbLAN SATA RAID MicroATX 4DDR-II |
Процессор |
CPU AMD Phenom X4 9600 BOX Black Edition (HD960ZW) 2.3 ГГц/ 2+2Мб/ 3600МГц Socket AM2+ |
Оперативная память |
Kingston ValueRAM DDR-II DIMM 2*4Gb CL5 |
Видеокарта |
ATI Radeon HD 3200 Graphics 256 MB |
Жёсткий диск |
HDD 2 Tb SATA-II 300 Western Digital Caviar Green 64Mb |
Корпус |
Miditower INWIN EAR001 ATX 400W (24+4пин) |
Вентилятор |
- |
Вентилятор |
- |
Операционная Система |
Microsoft Windows 7 Starter 32-bit Рус.(OEM) |
Стоимость |
Примерная стоимость в сентябре 2011 по рознице - 15 000 рублей |
